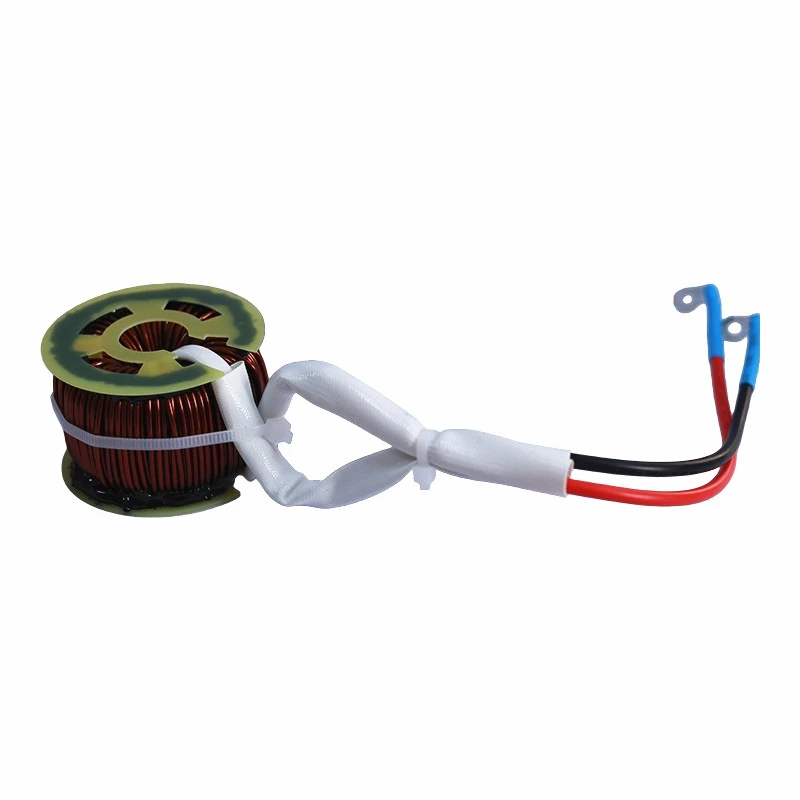

Differenciál üzemmódú induktor

A differenciális üzemmódú fojtótekercs, más néven differenciál üzemmódú fojtótekercs, általában olyan maganyagokból készül, mint a vaspor mag, a por, a permalloy és a vas{0}}szilíciumötvözet. Ez egy egyetlen tekercskészlettel tekercselt alkatrész, amelyet főként az áramkörökben előforduló differenciális módusú elektromágneses interferencia elnyomására használnak. Az egyenáram áteresztése és az AC blokkoló tulajdonsága energiatároló, szűrési és jelformáló funkciókat valósít meg. Az elektromágneses összeférhetőségi tervezésben a differenciális módusú interferencia elnyomásának alapvető elemeként teljes EMI-szűrőhálózatot alkothat, ha közös módusú induktorokkal együtt használják. Névleges árama 0,5A és 100A között van, induktivitása 1μH~10mH (többnyire 10μH és 1mH között). Ez egy két-tűs eszköz, F osztályú vagy annál magasabb szigetelési osztályú. Erős telítésgátló-képességgel, alacsony energiaveszteséggel, nagy stabilitással és széleskörű alkalmazás-kompatibilitással büszkélkedhet.

• Erős anti-telítési képesség: A mag mágneses anyagokat használ, amelyek kiváló anti-telítési teljesítménnyel rendelkeznek (elsősorban vaspor és FeSiAl/Sendust magok). Ezek az anyagok elosztott légrés karakterisztikával rendelkeznek, amely lehetővé teszi, hogy az induktivitás stabil maradjon nagy egyenáramú előfeszítési feltételek mellett, hatékonyan elkerülve az olyan problémákat, mint az induktivitás meredek csökkenése vagy az interferencia-elnyomás meghibásodása, amelyet a magtelítettség okoz nagy áramviszonyok mellett.

• Egyszerű szerkezet: egyetlen tekercsből áll, egyetlen magon, egyszerű kialakítást kínálva bonyolult szimmetrikus tekercselési követelmények nélkül. A megjelenés többnyire két-tűs, kompakt méretű csomag. A közönséges üzemmódú induktorokhoz képest kisebb gyártási nehézségekkel és nagyobb költségelőnyökkel rendelkezik.
